唐山JC51L智能雷達物位計
唐山JC51L智能雷達物位計原理
概述
雷達物位計/智能雷達料位計/導波雷達料位計因其的非接觸式測量特性,可對有污染性和腐蝕性的介質進行準確的測量,其穩定和準確的表現也同樣體現在復雜的測量環境下。輸出的4~20mA信號可以提供遠端控制,采用了*的微波技術和Echo-tech回波處理技術以適應各種工況。脈沖的工作方式可測小介電常數介質,并適用于各種金屬,非金屬容器內,對人體及環境無傷害。
雷達物位計/智能雷達料位計/導波雷達料位計JC51L
雷達物位計/智能雷達料位計/導波雷達料位計的應用
可測固體和液體介質,適用于各種復雜測量,如小介電常數介質,腐蝕性工況,粉煤灰等介質,以及揮發腐蝕性液體介質。適用于固體和液體介質測量,特別是強腐蝕性介質,同時在有一定溫度壓力條件下的物位測量。過程條件簡單,腐蝕性介質和固體料位測量。
測量原理
頻微波脈沖通過天線系統發射并接收,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。一種的時間延伸方法可以確保極短時間內穩定和 確的測量。
即使工況比較復雜的情況下,存在虛假回波,用的微處理技術和調試軟件也可以準確的識別出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路,微處理器對此信號進行處理,識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成, 度可達到毫米級。距離物料表面的距離與脈沖的時間行程T成正比:
=C×T/2 (其中C為光速)
因空罐的距離E已知,則物位L為:L=E-
輸出
通過輸入空罐度E(=零點),滿罐度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。
技術參數
應 用
:適用于介電常數液體和帶攪拌器的液體儲罐測量
測量范圍
:0-30米可選
過程連接
:法蘭
介質溫度
:-40-250℃
過程壓力
:-1.0-20bar
重復性
:&plun; 2mm
度
:< 0.1
:Exia IIC T6/
信號輸出
:4……20mA/HART(兩線制)
物流:順豐速運、申通遞、圓通遞、中通遞、天天運、EMS郵政速運及公鐵聯運。
1.電源:220VAC /110VAC/24VAC/24VDC
2.觸點容量:250VAC/10A SPDT(單刀雙擲)
3.功率:4W
4.葉片轉速:1RPM(轉/分)
5.力矩:1.0kg×cm
6.物料比重:≥0.5g/cm3
7.工作溫度:-10℃-80℃(zui高可達400℃)
8.絕緣電阻:≥100MΩ
9.介電強度:1500V*1min
10.防護等:IP65
11.葉片材質:SUS304

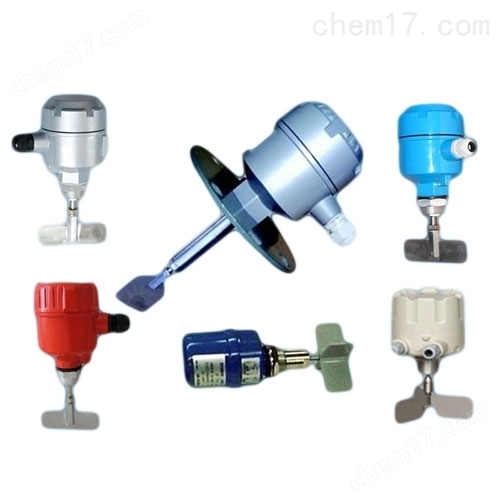

阻旋料位開關工作原理及適用范圍:
阻旋料位計,工作原理為利用永磁電機帶動葉片旋轉的器材。,當被檢測的物料上升葉片位置時,葉片轉動受阻,將該阻力傳給接線盒內的檢測 裝置,檢測裝置則相外輸出一個開關信號,并切斷電源使葉片停止轉動.當物料下降時,葉片阻力消失,檢測裝置便依靠彈簧的拉力恢復到原始狀 態,針對不同比重的物料可調整的拉力,比重大時彈簧的拉力調整*強,反之則調整弱.阻旋料位開關是一種與固態物料包括粉狀、粒狀、膠狀等 物位控制器件;它具有密封好、過載能力強、輕便易裝、輸出接點容量大等特點。針對不同的比重物料可通過調整彈簧的拉力來實現、其接觸 物料部分全為不銹鋼材質;阻旋開關通常在化工、塑料、水泥、制藥、飼料、食品等等行業中得dao廣泛使用。
卓信220V堵煤控制器S155-Y1G
阻旋料位開關特點
是用于定點測量料倉的料位,具有抗粘結、耐高溫、靈敏度高可調等特點,阻旋式料位器安裝在料倉的底部或頂部,可實現空倉或滿倉報警、 或者每隔一段距離(1米左右)安裝一只,可估算料倉中的料位,還可與進出料設備相聯鎖,自動啟停輸送設備,實現系統自控的目的,若應 用于微機配料中,可大大提高產品質量,提高生產效率。
料位器安裝是否適當決定了料位器有否正常工作,上料位器安裝位置距進料口邊緣500mm左右較好,否則物料沖擊葉片易產生假信號,安裝下 料位器時,必須在葉片上方150mm處安裝擋料板,避免大量物料集中沖擊葉片造成誤發信號,降低使用壽命,料位器安裝位置應盡量遠離振源 。
1、采用接觸測量,結果真實、準確可靠;可水平、傾斜與垂直安裝,安裝使用方便。
2、抗干擾,即安即用:由于其內部沒有復雜的電子元件及其放大電路部分,因此,不受任何電磁波干擾,安裝后無需任何調試及保養維護即 可長期使用。
3、chao強防抖性能設計:即使在物料流動時也不會發出錯誤信號。
4、料位顯示功能:采用長壽命高亮度指示燈,料位顯示直觀方便。
5、雙重保護功能:過載保護功能避免葉片受過分外力而損壞電機;自動保護功能使料位器在料倉有料葉片旋轉受阻時,斷電不工作,保護電 機且you效延長其使用壽命。
6、優良的測量再現性和環境工況適應性:即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響。
7、chao強防塵密封性能,即使1MPa壓力,粉塵也無法進入。
8、抗震性及防松結構設計,you效避免部件松動及滑脫;采用優質不銹鋼材料,使其具有優良的抗腐蝕性及耐磨性能。
阻旋料位開關注意事項
(1)料位計不得安在薄膜正對著進料的方向,以免使得物料直接 沖擊薄膜,引起誤動作。
(2)安裝時應小心保護好薄膜,以防止損傷薄膜。
(3)安裝時應使薄膜垂直或略傾斜(傾斜角度≤5°)
(4)若使用的電壓超過標準,則必須將料位計外殼接地。
(5)料位計在安裝前,要檢查其動作力和工作行程是否符合要求,全部緊固件有無缺少或松動現象。
阻旋料位開關的應用
阻旋料位開關,作為一種重要的物位儀表,自19世紀被發明以來,便以其獨特的優勢在工業生產中得到了廣泛的應用。它主要用于對固體物料 進行測量和控制,尤其在需要監測和控制固體顆?;蚍勰┪锪衔镂坏膱?chǎng)景中發揮著不可替代的作用。
一、阻旋料位開關的工作原理
阻旋料位開關的工作原理基于其內部的微型馬達驅動監測葉片進行轉動。當物料上升接觸到葉片時,葉片受到阻力,檢測裝置會感應到這一變 化并產生旋轉位移,從而發出物料上升到指定高度的信號。此時,阻旋料位開關內部的微動開關會切斷電源,使葉片停止轉動。只要料位不下 降,就始終保持這一狀態。反之,當物料下降,葉片不再受到阻力時,檢測裝置會在彈簧拉力作用下恢復原來的狀態,并發出無料信號,葉片 也隨之恢復旋轉。
二、阻旋料位開關的主要應用領域
工業生產:阻旋料位開關在化工、塑料、建筑、飼料、食品、肥料等行業中有著廣泛的應用。在這些行業中,阻旋料位開關用于檢測和控 制生產過程中物料的高低液位,確保生產線的連續性和穩定性。
例如,在化工行業中,阻旋料位開關可用于儲罐的物位監測與控制,實現液體的自動供給和排放,提高工業生產的安全性和效率。在飼料生產 中,阻旋料位開關可用于糧倉、磨粉機等設備的物料測量與自動控制,確保生產過程的順利進行。
糧食加工:在糧食加工行業中,阻旋料位開關同樣發揮著重要作用。它可以用于糧倉、磨粉機等設備的物料測量與自動控制,確保生產線 的連續性和穩定性。通過阻旋料位開關的精確控制,可以有效防止糧食的浪費和損失,提高糧食加工的效率和質量。
制藥行業:在制藥行業中,阻旋料位開關可用于原料的配料和分裝過程中的物位監測與控制。通過對原料的精確測量和控制,可以確保藥 品生產的質量和安全性。同時,阻旋料位開關的抗干擾性強、結果精確可靠等特點也使其成為制藥行業中的重要設備之一。
食品行業:在食品行業中,阻旋料位開關可用于食品倉儲和包裝生產線的物料測量和控制。通過對食品原料的精確測量和控制,可以確保 食品生產的衛生和效率。同時,阻旋料位開關的防塵密封性能好、安裝使用方便等特點也使其成為食品行業中的重要設備之一。
污水處理:在污水處理廠中,阻旋料位開關可以用于測量和控制沉淀池、二沉池等設備的污水高度。通過對污水高度的精確測量和控制, 可以實現自動化處理過程,提高污水處理的效率和效果。
三、阻旋料位開關的特點
阻旋料位開關具有結構簡單、價格低廉、工作可靠等優點。它采用接觸式測量方法,結果精確可靠。同時,阻旋料位開關具有較強的適應性, 不受物料形狀、比重、介質、溫度、濕度、粉塵濃度等變化的影響。此外,阻旋料位開關還具有抗干擾性強、安裝使用方便等特點,使其在各 種工況下都能發揮良好的作用。
綜上所述,阻旋料位開關在工業生產、糧食加工、制藥、食品和污水處理等領域中都有著廣泛的應用。它的精確測量和控制功能對于保障生產 過程的連續性和穩定性具有重要意義。同時,阻旋料位開關的優點也使其在各種工況下都能發揮良好的作用,成為工業生產中不可或缺的重要 設備之一。
阻旋料位開關產品質量承諾:
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測,我們誠請用戶親臨對產品進行全過程、全性能檢查,待產品被確認合格后再裝箱發貨。
阻旋料位開關產品價格承諾:
1、為了保證產品的高可靠性和先進性,山東卓信生產的產品選材均選用高端原材料生產。
2、在同等競爭條件下,我公司在不以降低產品技術性能、更改產品部件為代價的基礎上,真誠以合理優惠的價格提供給貴方。
產品交貨期:一般常規格產品,款到發貨,特殊產品需定制,按用戶來樣或圖片參數要求定制,若有特殊要求,需提前完工的,我公司可特別 組織生產、安裝,力爭滿足用戶需求。
產品售后承諾:產品售出,后續會為客戶提供優質的售后服務保障,出現任何問題可以與我公司售后聯系!電話15163766288
